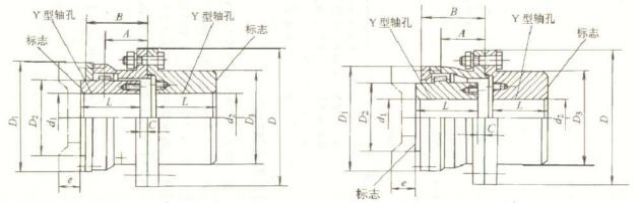

GⅠCLZ 型鼓形齒式聯軸器基本參數和主要尺寸 / mm
型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d1、d2、dZ	軸孔長度 L	D	D1	D2	D3	B	A	C	e	潤滑脂用量 mL	轉動慣量 I kg·m2	重量 m kg
				Y
GⅠCLZ1	800	4000	16、18、19	42	125	95	60	80	57	37	20	30	30	0.0084	5.4
			20、22、24	52							10
			25、28	62							2.5
			30、32、35、38	82
			40、42、45、48、 50*	112
GⅠCLZ2	1400	4000	25、28	62	144	120	75	95	67	44	10.5	30	60	0.018	9.2
			30、32、35、38	82							2.5
			40、42、45、48、50、 55、56*	112
			60*	142
GⅠCLZ3	2800	4000	30、32、35、38	82	174	140	95	115	77	53	3	30	80	0.0427	16.4
			40、42、45、48、50、 55、56	112
			60、63、65、70*	142
GⅠCLZ4	5000	3600	32、35、38	82	196	165	115	130	89	62	14	30	90	0.076	22.7
			40、42、45、48、50、 55、56	112							3
			60、63、65、70、71、 75	142
			80*	172
GⅠCLZ5	8000	3300	40、42、45、48、50、 55、56	112	224	183	130	150	99	71	3	30	140	0.0149	36.2
			60、63、65、70、71、 75	142
			80、85、90	172
GⅠCLZ 型鼓形齒式聯軸器基本參數和主要尺寸 / mm
型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d1、d2、dZ	軸孔長度 L	D	D1	D2	D3	B	A	C	e	潤滑脂用量 mL	轉動慣量 I kg·m2	重量 m kg
				Y
GⅠCLZ6	11200	3000	48、50、55、56	112	241	200	145	170	109	80	6	30	200	0.24	46.2
			60、63、65、70、71、 75	142							4
			80、85、90、95*	172
			100*	212
GⅠCLZ7	15000	2680	60、63、65、70、71、 75	142	260	230	160	190	122	90	4	30	290	0.43	68.4
			80、85、90、95	172
			100、110、120	212
GⅠCLZ8	21200	2500	65、70、71、75	142	282	245	175	210	132	96	5	30	350	0.61	81.1
			80、85、90、95	172
			100、110、120*	212
			130*	252
GⅠCLZ9	26500	2350	70、71、75	142	314	270	200	225	142	104	10	30	370	0.94	100.1
			80、85、90、95	172							5
			100、110、120、125	212
			130、140	252
GⅠCLZ10	42500	2150	80、85、90、95	172	346	300	220	250	165	124	5	30	500	1.67	147.1
			100、110、120、125	212
			130、140、150*	252
			160*	302
GⅠCLZ11	60000	1880	100、110、120	212	380	330	260	285	180	133	6	40	650	2.98	206.3
			130、140、150	252
			160、170、180	302
GⅠCLZ12	80000	1680	120	212	442	380	290	325	208	156	6	40	1100	5.31	284.5
			130、140、150	252
			160、170、180	302
			190、200	352
GⅠCLZ13	112000	1530	140、150	252	482	420	320	360	238	182	7	40	1600	9.16	402
			160、170、180	302
			190、200、220*	352
GⅠCLZ14	160000	1300	160、170、180	302	520	465	360	410	266	207	8	40	2300	15.92	582.2
			190、200、220	352
			240、250	410
GⅠCLZ15	224000	1180	190、200、220	352	580	510	400	450	278	214	10	40	2600	25.79	778.2
			240、250、260*	410
			280*	470
GⅠCLZ 型鼓形齒式聯軸器基本參數和主要尺寸 / mm
型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d1、d2、dZ	軸孔長度 L	D	D1	D2	D3	B	A	C	e	潤滑脂用量 mL	轉動慣量 I kg·m2	重量 m kg
				Y
GⅠCLZ16	355000	1000	200、220、	352	680	596	465	500	320	250	10	50	4100	46.89	1071
			240、250、260	410
			280、300、320	470
GⅠCLZ17	400000	980	220	352	720	645	495	530	336	256	10	50	5100	60.59	1210
			240、250、260	410
			280、300、320*	470
GⅠCLZ18	500000	900	240、250、260	410	775	675	520	540	351	262	10	50	6000	81.75	1475
			280、300、320	470
			340*	550
GⅠCLZ19	630000	830	260	410	815	715	560	580	372	280	10	50	6700	101.57	1603
			280、300、320	470
			340、360*	550
GⅠCLZ20	710000	790	280、300、320	470	855	755	585	600	393	297	13	50	8100	140.03	2033
			340、360、380*	550
GⅠCLZ21	900000	750	300、320	470	915	795	620	640	404	305	13	50	10500	183.4	2385
			340、360、380	550
			400*	650
GⅠCLZ22	950000	720	340、360、380	550	960	840	665	680	415	316	13	60	14000	235.04	2458
			400、420*	650
GⅠCLZ23	1120000	680	360、380	550	1010	890	710	720	435	333	13	60	15000	323.16	3332
			400、420、450*	650
GⅠCLZ24	1250000	650	380	550	1050	925	730	760	445	342	15	60	16500	389.97	3639
			400、420、450、480*	650
GⅠCLZ25	1400000	610	400、420、450、480、 500*	650	1120	970	770	800	465	362	15	60	18000	485.96	4073
GⅠCLZ26	1600000	580	420、450、480、500	650	1160	990	800	850	475	366	15	60	19000	573.64	4527
			530*	800
GⅠCLZ27	1800000	560	450、480、500	650	1210	1060	850	900	479	369	15	70	23000	789.74	5485
			530、560*	800
GⅠCLZ28	2000000	540	480、500	650	1250	1080	890	960	517	402	20	70	24000	960.26	6050
			530、560、600*	800
GⅠCLZ29	2800000	520	500	650	1340	1200	960	1010	517	396	20	80	26000	1268.98	7090
			530、560、600、630*	800
GⅠCLZ30	3500000	500	560、600、630	800	1390	1240	1005	1070	525	403	20	80	30000	1822.02	9264
			670*	900
