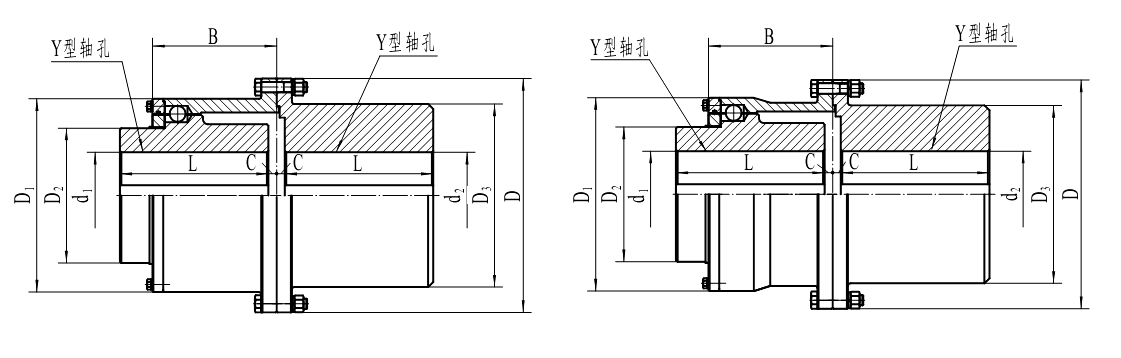

QLZ 型接中間軸滾珠聯軸器基本參數和主要尺寸 / mm
型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d1 、d2	軸孔長度 L	D	D1	D2	D3	B	C	轉動慣量 I kg·m2	重量 m kg
				Y
QLZ1	630	4000	16、18、19	42	125	95	55	80	52	20	0.009	5.5
			20、22、24	52						10
			25、28	62						2.5
			30、32、35、38	82
			40、42、45、48、50*	112
QLZ2	1120	4000	25、28	62	150	120	70	100	62	11	0.02	9.5
			30、32、35、38	82						2.5
			40 、42 、45 、48 、50、 55	112
QLZ3	2240	4000	30、32、35、38	82	180	140	90	120	72	3	0.045	17
			40、42、45、48、50、55、 56	112
			60、63、65 、70*	142
QLZ4	3550	3600	32、35、38	82	210	170	110	140	84	3	0.083	24
			40、42、45、48、50、55、 56	112
			60 、63 、65 、70 、71、 75	142
QLZ 型接中間軸滾珠聯軸器基本參數和主要尺寸 / mm
型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d1 、d2	軸孔長度 L	D	D1	D2	D3	B	C	轉動慣量 I kg·m2	重量 m kg
				Y
QLZ5	5000	3300	40、42、45、48、50、55、 56	112	230	190	125	160	94	3	0.152	37
			60、63、65、70、71、75	142
			80、85、90	172
QLZ6	7100	3000	48、50、55、56	112	250	200	135	180	104	4	0.24	46
			60、63、65、70、71、75	142
			80、85、90、95*	172
			100*	212
QLZ7	10000	2680	60、63、65、70、71、75	142	280	230	150	200	112	4	0.43	69
			80、85、90、95	172
			100、110、120	212
QLZ8	14000	2500	65、70、71、75	142	300	250	160	220	122	5	0.61	82
			80、85、90、95	172
			100、110、120*	212
			130*	252
QLZ9	18000	2350	70、71、75	142	330	270	180	240	132	5	0.95	106
			80、85、90、95	172
			100、110、120、125	212
			130、140	252
QLZ10	31500	2150	80、85、90、95	172	360	300	210	250	145	5	1.67	157
			100、110、120、125	212
			130、140、150*	252
QLZ11	40000	1880	100、110、120	212	400	330	230	285	165	6	3.08	217
			130、140、150	252
			160、170、180	302
QLZ12	56000	1680	120	212	450	380	270	325	180	6	5.34	286
			130、140、150	252
			160、170、180	302
			190、200	352
QLZ13	80000	1530	140、150	252	490	420	300	360	208	7	9.22	402
			160、170、180	302
			190、200、220*	352
QLZ14	112000	1300	160、170、180	302	540	470	330	410	238	8	15.97	582
			190、200、220	352
			240、250	410
QLZ15	160000	1180	190、200、220	352	600	510	360	450	266	10	25.9	778
			240、250、260*	410
			280*	470
QLZ 型接中間軸滾珠聯軸器基本參數和主要尺寸 / mm
型號	公稱轉矩 Tn N·m	許用轉速 [n] r/min	軸孔直徑 d1 、d2	軸孔長度 L	D	D1	D2	D3	B	C	轉動慣量 I kg·m2	重量 m kg
				Y
QLZ16	250000	1000	200、220	352	680	600	400	500	278	10	46.89	1071
			240、250、260	410
			280、300、320	470
QLZ17	280000	980	220	352	720	640	440	530	320	10	60.5	1210
			240、250、260	410
			280、300、320*	470
QLZ18	355000	900	240、250、260	410	750	670	480	540	336	10	81.1	1475
			280、300、320	470
			340*	550
QLZ19	450000	830	260	410	790	700	500	580	350	10	100.45	1748
			280、300、320	470
			340、360*	550
QLZ20	500000	790	280、300、320	470	830	740	520	600	370	13	132.17	2033
			340、360、380*	550
QLZ21	630000	750	300、320	470	880	790	560	640	390	13	181.6	2385
			340、360、380	550
			400*	650
QLZ22	710000	720	340、360、380	550	920	830	600	680	400	13	212.23	2452
			400、420*	650
QLZ23	800000	680	360、380	550	980	880	640	720	410	13	300.26	3325
			400、420、450*	650
QLZ24	1000000	650	380	550	1020	920	680	760	430	15	365.7	3608
			400、420、450、480*	650
QLZ25	1120000	610	400、420、450、480、500*	650	1060	960	700	800	440	15	472.32	4016
QLZ26	1250000	580	420、450、480、500	650	1100	1000	720	850	460	15	556.4	4522
			530*	800
QLZ27	1400000	560	450、480、500	650	1150	1050	800	900	475	15	766.8	5430
			530、560*	800
QLZ28	1600000	540	480、500	650	1230	1090	830	960	490	20	934.5	6035
			530、560、600*	800
QLZ29	2240000	520	500	650	1340	1200	900	1010	510	20	1236.1	7050
			530、560、600、630*	800
QLZ30	2800000	500	560、600、630	800	1390	1250	960	1070	520	20	1805.3	9224
			670*	900
