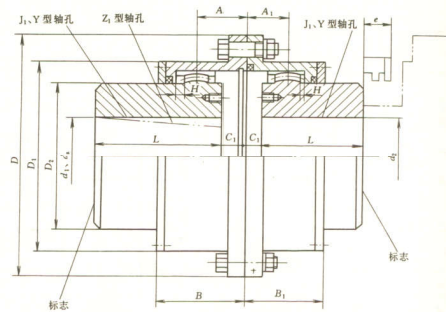

| GCLD 型鼓形齒式聯軸器基本參數和主要尺寸 / mm | |||||||||||||||||||||||||||||||||||||
| 型號 |
公稱 轉矩 Tn N·m |
許用 轉速 [n] r/min |
軸孔直徑 d1、d2、dZ |
軸孔長度 L |
D | D1 | D2 | C | C1 | H | A | A1 | B | B1 |
轉動 慣量 I kg·m2 |
重量 m kg |
|||||||||||||||||||||
| Y |
J1、 Z1 |
||||||||||||||||||||||||||||||||||||
| GCLD1 | 1120 | 4000 | 22、24 | 52 | 38 | 127 | 95 | 75 | 27 | 6 | 2 | 43 | 22 | 65 | 45 | 0.035 | 6.2 | ||||||||||||||||||||
| 25、28 | 62 | 44 | 0.041 | 7.2 | |||||||||||||||||||||||||||||||||
| 30、32、35、38、 | 82 | 60 | 0.044 | 7.8 | |||||||||||||||||||||||||||||||||
|
40、42、45、48、 50、55、56 |
112 | 84 | 0.047 | 9.6 | |||||||||||||||||||||||||||||||||
| GCLD2 | 1800 | 4000 | 38 | 82 | 60 | 149 | 116 | 90 | 26.5 | 6.5 | 2 | 49.5 | 24.5 | 70 | 49 | 0.085 | 11.2 | ||||||||||||||||||||
|
40、42、45、48、 50、55、56 |
112 | 84 | 0.097 | 14 | |||||||||||||||||||||||||||||||||
| 60、63、65 | 142 | 107 | 33 | 0.106 | 16.4 | ||||||||||||||||||||||||||||||||
| GCLD3 | 3150 | 4000 |
40、42、45、48、 50、55、56 |
112 | 84 | 167 | 134 | 105 | 33 | 7 | 2.5 | 53.5 | 27.5 | 80 | 54 | 0.16 | 17.2 | ||||||||||||||||||||
|
60、63、65、70、 71、75 |
142 | 107 | 0.19 | 22.4 | |||||||||||||||||||||||||||||||||
| GCLD4 | 5000 | 4000 |
45、48、50、55、 56 |
112 | 84 | 187 | 153 | 125 | 33.5 | 7.5 | 2.5 | 54 | 28 | 81 | 55 | 0.29 | 25.2 | ||||||||||||||||||||
|
60、63、65、70、 71、75 |
142 | 107 | 0.33 | 26.4 | |||||||||||||||||||||||||||||||||
| 85、90 | 172 | 132 | 38 | 0.38 | 35.6 | ||||||||||||||||||||||||||||||||
| GCLD 型鼓形齒式聯軸器基本參數和主要尺寸 / mm | |||||||||||||||||||||||||||||||||||||
| 型號 |
公稱 轉矩 Tn N·m |
許用 轉速 [n] r/min |
軸孔直徑 d1、d2、dZ |
軸孔長度 L |
D | D1 | D2 | C | C1 | H | A | A1 | B | B1 |
轉動 慣量 I kg·m2 |
重量 m kg |
|||||||||||||||||||||
| Y |
J1、 Z1 |
||||||||||||||||||||||||||||||||||||
| GCLD5 | 7100 | 3750 | 50、55 | 112 | 84 | 204 | 170 | 140 | 37.5 | 7.5 | 2.5 | 60 | 30 | 89 | 59 | 0.45 | 31.6 | ||||||||||||||||||||
|
60、63、65、70、 71、75 |
142 | 107 | 0.51 | 38 | |||||||||||||||||||||||||||||||||
| 80、85、90、95 | 172 | 132 | 0.58 | 44.6 | |||||||||||||||||||||||||||||||||
| 100、（105） | 212 | 167 | 43.5 | 0.69 | 53.9 | ||||||||||||||||||||||||||||||||
| GCLD6 | 10000 | 3300 | 55、56 | 112 | 84 | 230 | 186 | 155 | 43.5 | 8.5 | 3 | 68.5 | 33.5 | 106 | 71 | 0.75 | 40.5 | ||||||||||||||||||||
|
60、63、65、70、 71、75 |
142 | 107 | 0.84 | 49.8 | |||||||||||||||||||||||||||||||||
| 80、85、90、95 | 172 | 132 | 0.94 | 56.3 | |||||||||||||||||||||||||||||||||
| 100、110、（115） | 212 | 167 | 1.07 | 67.5 | |||||||||||||||||||||||||||||||||
| GCLD7 | 16000 | 3000 |
60、63、65、70、 71、75 |
142 | 107 | 256 | 212 | 180 | 48 | 9 | 3 | 73.5 | 34.5 | 112 | 73 | 1.43 | 63.9 | ||||||||||||||||||||
| 80、85、90、95 | 172 | 132 | 1.6 | 74.7 | |||||||||||||||||||||||||||||||||
|
100、110、120、 125 |
212 | 167 | 1.85 | 88 | |||||||||||||||||||||||||||||||||
| 130、（135） | 252 | 202 | 2.11 | 106.7 | |||||||||||||||||||||||||||||||||
| GCLD8 | 22400 | 2650 | 65、70、71、75 | 142 | 107 | 287 | 239 | 200 | 40.5 | 8.5 | 3.5 | 75 | 39 | 112 | 82 | 2.24 | 81.7 | ||||||||||||||||||||
| 80、85、90、95 | 172 | 132 | 2.51 | 95.5 | |||||||||||||||||||||||||||||||||
|
100、110、120、 125 |
212 | 167 | 2.88 | 114 | |||||||||||||||||||||||||||||||||
| 130、140、150 | 252 | 202 | 48 | 3.25 | 123 | ||||||||||||||||||||||||||||||||
| GCLD9 | 35500 | 2350 | 70、71、75 | 142 | 107 | 325 | 276 | 235 | 49.5 | 9.5 | 3.5 | 87.5 | 40.5 | 125 | 85 | 4.31 | 112 | ||||||||||||||||||||
| 80、85、90、95 | 172 | 131 | 4.83 | 130 | |||||||||||||||||||||||||||||||||
|
100、110、120、 125 |
212 | 167 | 5.53 | 156 | |||||||||||||||||||||||||||||||||
| 130、140、150 | 252 | 202 | 6.74 | 181 | |||||||||||||||||||||||||||||||||
| 160、170、（175） | 302 | 242 | 58 | 7.08 | 212 | ||||||||||||||||||||||||||||||||
| GCLD10 | 50000 | 2100 | 75 | 142 | 107 | 362 | 313 | 270 | 65 | 11 | 4 | 98.5 | 44.5 | 149 | 95 | 7.88 | 161 | ||||||||||||||||||||
| 80、85、90、95 | 172 | 132 | 8.29 | 172 | |||||||||||||||||||||||||||||||||
|
100、110、120、 125 |
212 | 167 | 9.52 | 206 | |||||||||||||||||||||||||||||||||
| 130、140、150 | 252 | 202 | 10.25 | 239 | |||||||||||||||||||||||||||||||||
| 160、170、180 | 302 | 242 | 12.22 | 280 | |||||||||||||||||||||||||||||||||
| 190、200 | 352 | 282 | 68 | 13.69 | 319 | ||||||||||||||||||||||||||||||||
